一、用途：
周边传动系列吸泥机用于污水处理厂圆形二次沉淀池，将沉降在池底上的污泥刮集至一组沿半径方向布置的吸泥管管口，再通过中心排泥管排出，以便污泥回流或浓缩脱水，并将池面浮渣刮集，通过浮渣漏斗排出池外。
二、特点：
1. 结构简单、重量轻；由于采用桁架结构，特别是半桥式吸泥机，只有一套驱动机构，直径40米以内吸泥机，工作桥兼作输泥槽、同全桥式吸泥机相比，重量大大下降。
2. 维护简单方便，运行费用低：由于采用虹吸管将集泥槽的污泥排至中心排泥管，没有动密封，避免上清液短流。
3. 新型的排泥量调节阀，运行，使用方便，排泥浓度。
4. 新型的传动机构，减速机采用轴装式，行走轮采用标准实心轮胎、安装方便、结构简单紧凑、效率高、重量轻。
5. 电气元件均采用户外型，安全，可随机控制和远程控制。
6. 根据用户需要，行走轮可为橡胶轮、尼龙轮、钢轮。可按用户特定尺寸制造，可提供平底池、斜底池和不需集泥板大扁嘴吸口的吸泥机。与水接触的部件亦可用不锈钢制作。
三、构造及工作过程：

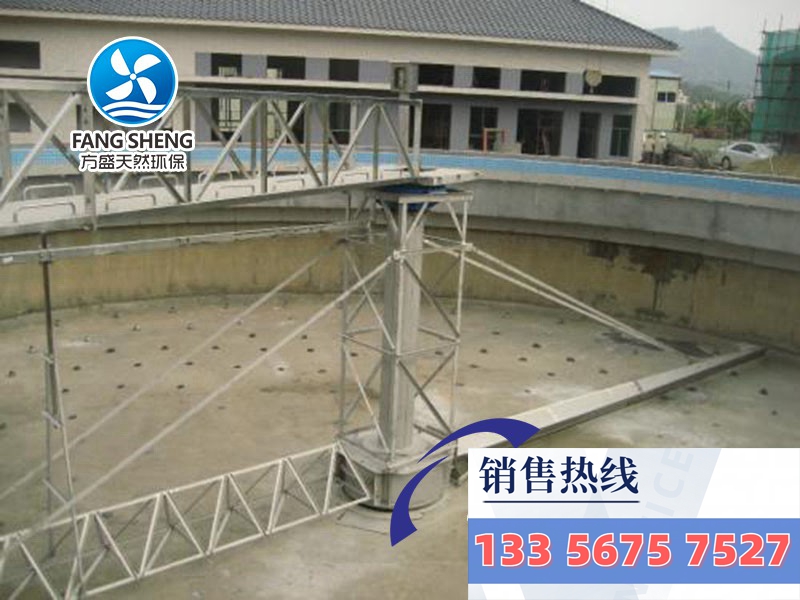

周边传动吸泥机为虹吸式吸泥机，如图-1所示，由工作桥、吸泥管系、集泥槽、虹吸管、抽真空系统、中心泥罐、中心支座、驱动机构、刮渣板、集电器、电控箱等组成。
工作桥由安装在周边的驱动机构带动，绕安装的池中心支墩上的中心支座旋转，沉淀在池底的污泥由集泥板集至各吸泥口，在液位差的作用下，污泥经吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外。每个吸泥管上端设有排泥量调节阀，以调节各吸泥管的流量和浓度。液面上的浮渣在浮渣刮板和周边挡渣堰形成的渐缩区域集中，由浮渣刮耙到集渣斗，排出池外。主要技术参数见表1、表2，设备土建见图-2和表3 图-1 全桥式周边传动吸泥机 1. 传动机构 2. 浮渣漏斗 3. 电器箱 4. 集泥槽 5. 吸泥管和集泥槽的吊架 6. 集泥板和吸泥管 7. 工作桥
8.虹吸管 9. 抽真空系统 10. 中心集电环 11. 中心支座 12. 出水堰清理刷 13.出水堰板及浮渣挡板
14. 浮渣刮板及支架 15. 排泥量调节阀 图-2 周边传动吸泥机土建条件图
